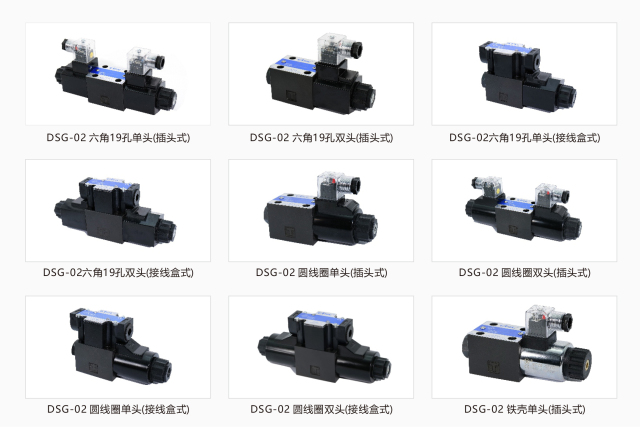

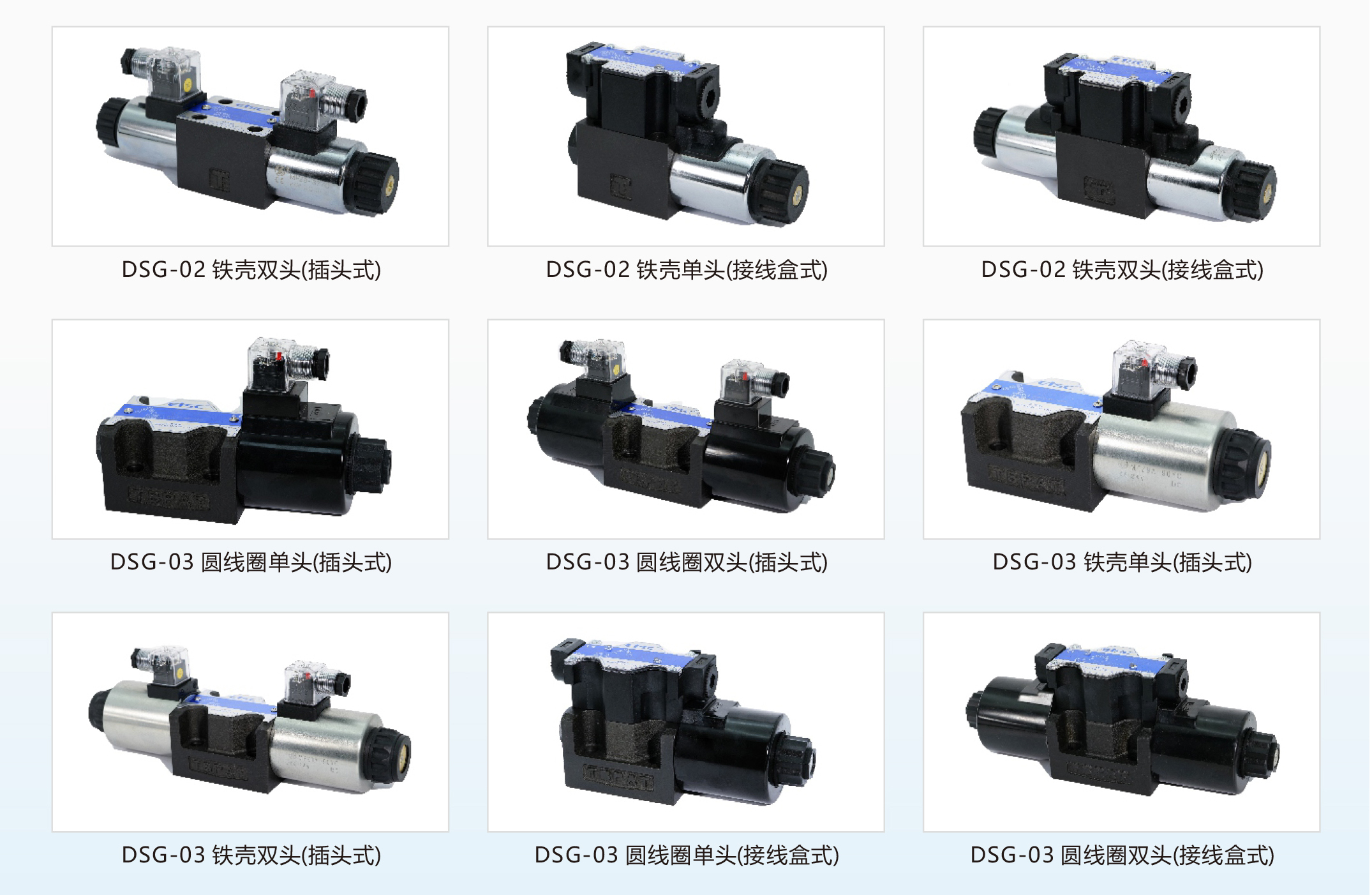

Merkmale:1. Ventile für vielfältige Anforderungen: Unser Unternehmen bietet die auf den Abbildungen gezeigten Ventiltypen an; bitte wählen Sie das passende Modell entsprechend Ihren Anforderungen aus.
2. Standardausführung: Geeignet für Anwendungen bis zu 31,5 MPa (315 kgf/cm² bzw. 315 bar).
3. Stabiler Betrieb: Die starke Anzugskraft des Elektromagneten sowie die Federkraft des Steuerschiebers machen das Ventil unempfindlich gegenüber Verschmutzungen und gewährleisten so einen stabilen und zuverlässigen Betrieb.
4. Spezielle Spulenausführung für sicheren Einsatz: Die Befestigungsmutter des Elektromagneten verfügt über eine spezielle Sicherungskonstruktion, die ein Lösen der Spule durch Maschinenvibrationen verhindert.
5. Hervorragender Schutz der Elektrik (wasser- und staubdicht): Für den elektrischen Anschluss stehen wahlweise Anschlusskästen oder Steckverbindungen zur Verfügung; beide Varianten sind mit Kontrollleuchten ausgestattet sowie wasser- und staubdicht ausgeführt.
6. Hohe Qualität: Eine 100%ige Funktionsprüfung gewährleistet eine konstant hohe Qualität.
7. Einfache Installation: Sämtliche Befestigungsschrauben des Ventilgehäuses sind von außen zugänglich, was die Montage und Demontage des Ventils erleichtert. Der großzügige Platz für die elektrische Verkabelung macht sowohl die Installation als auch den Anschluss einfach und komfortabel.
8. Abmessungen der Montagefläche gemäß ISO 4401: Hydraulische Kraftübertragung – 4-Wege-Wegeventile – Montageflächen.
| Technical Parameter |
G02 |
G03 |
| Max Flow (L/min) |
63 |
120 |
| Max Operating Pressure (MPa) |
31.5 |
31.5 |
| Max Allowable Back Pressure (MPa) |
16 |
16 |
| Switching Frequency (Times/min) |
240 |
240 |
| Power Consumption (W) |
AC220V / 50Hz
AC240V / 60Hz
AC110V / 50Hz
AC120V / 60Hz |
Start ≤188Hold ≤60 |
Start ≤366Hold ≤84 |
|
DC24VDC12V |
≤32 |
≤46 |
| ISO Mounting Surface Standard |
|
ISO-4401-AB-03-4-A |
ISO-4401-AC-05-4-A |
| Mounting Screws |
|
Hex Socket ScrewsM5×45, 4 pcs(5–7 Nm) |
Hex Socket ScrewsM6×35, 4 pcs(12–15 Nm) |
| DSG |
-02 |
-2B2 |
-A220 |
-LW |
-19 |
-L |
| Series |
Nominal Size |
Spool Positions & Functions |
Coil Type |
Wiring Method |
Design No. |
Solenoid Reverse Mounting |
| Solenoid Directional Valve Subplate Mounted Type |
02: 6 mm03: 10 mm |

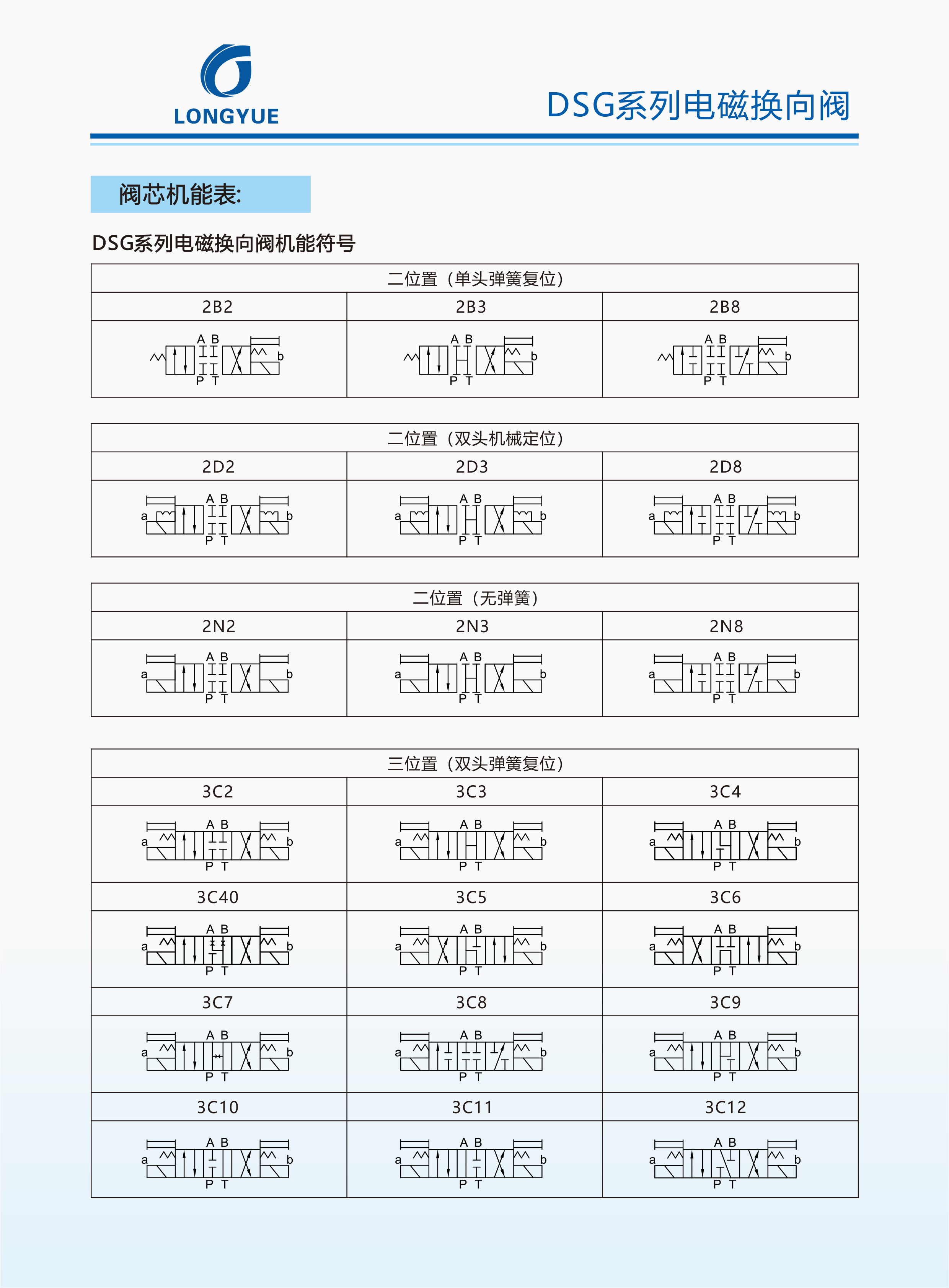

See spool function table for details |
A220: AC 220VA110: AC 110VD12: DC 12VD24: DC 24V |
LW: Standard terminal box typeLWY: Terminal box with connectorL: Standard plug typeNX: Wired plug typeNT: PCB plug typeNY: Clamp type |
19: Hexagonal coil2X: Round coilT: Metal shell coilNM: Nylon sealed coil |
L: Indicated when solenoid is mounted in reverse |
Für dieses Produkt können folgende Hydraulikmedien verwendet werden:
Erdölbasische Hydrauliköle — Verschleißschutz-Hydrauliköle der Klassen Nr. 46 und Nr. 68
Synthetische Hydrauliköle — Phosphatester-Hydrauliköle
Wasserbasische Hydrauliköle — Wasser-Glykol-Hydrauliköle
Reinheitsmanagement des Hydrauliköls:
Das Vorhandensein von Verunreinigungen im Hydrauliköl kann die ordnungsgemäße Funktion des Ventils beeinträchtigen und sogar dessen Lebensdauer verkürzen. Daher sollte das Hydrauliköl so sauber wie möglich gehalten werden (Verschmutzungsgrad innerhalb von NAS 12). Es wird empfohlen, einen Leitungsfilter mit einer Filterfeinheit von 25 μm oder feiner zu verwenden.
Ölviskosität und -temperatur:
Der empfohlene Viskositätsbereich liegt zwischen 15 und 400 mm²/s.
Umgebungstemperatur: -20 bis 50 °C
Öltemperaturbereich: -20 bis 80 °C
Die Einbaulage ist nicht eingeschränkt; jedoch müssen Magnet-Wegeventile ohne Rückstellfeder horizontal montiert werden.
Die Oberflächenrauheit der Ventil-Montagefläche sollte im Bereich von Ra 6,3 liegen, und die Ebenheit muss innerhalb von 0,01 mm liegen.
Die Rücklaufleitung vom Hydraulikventil zum Tank sollte unterhalb des Flüssigkeitsspiegels im Tank installiert werden.
Vermeiden Sie es, den Rücklauf- oder Steuerablassanschluss des Magnet-Wegeventils an Rohrleitungen anzuschließen, in denen Druckspitzen auftreten können. Das Ende der Rücklaufleitung sollte in das Öl eingetaucht sein (es wird empfohlen, die Rücklaufleitung vor der Inbetriebnahme mit Öl zu füllen), um das Eindringen von Luft zu verhindern.
Bei Magnet-Wegeventilen mit Doppelspule dürfen nicht beide Spulen gleichzeitig bestromt werden, da dies zum Durchbrennen der Spulen führen kann.

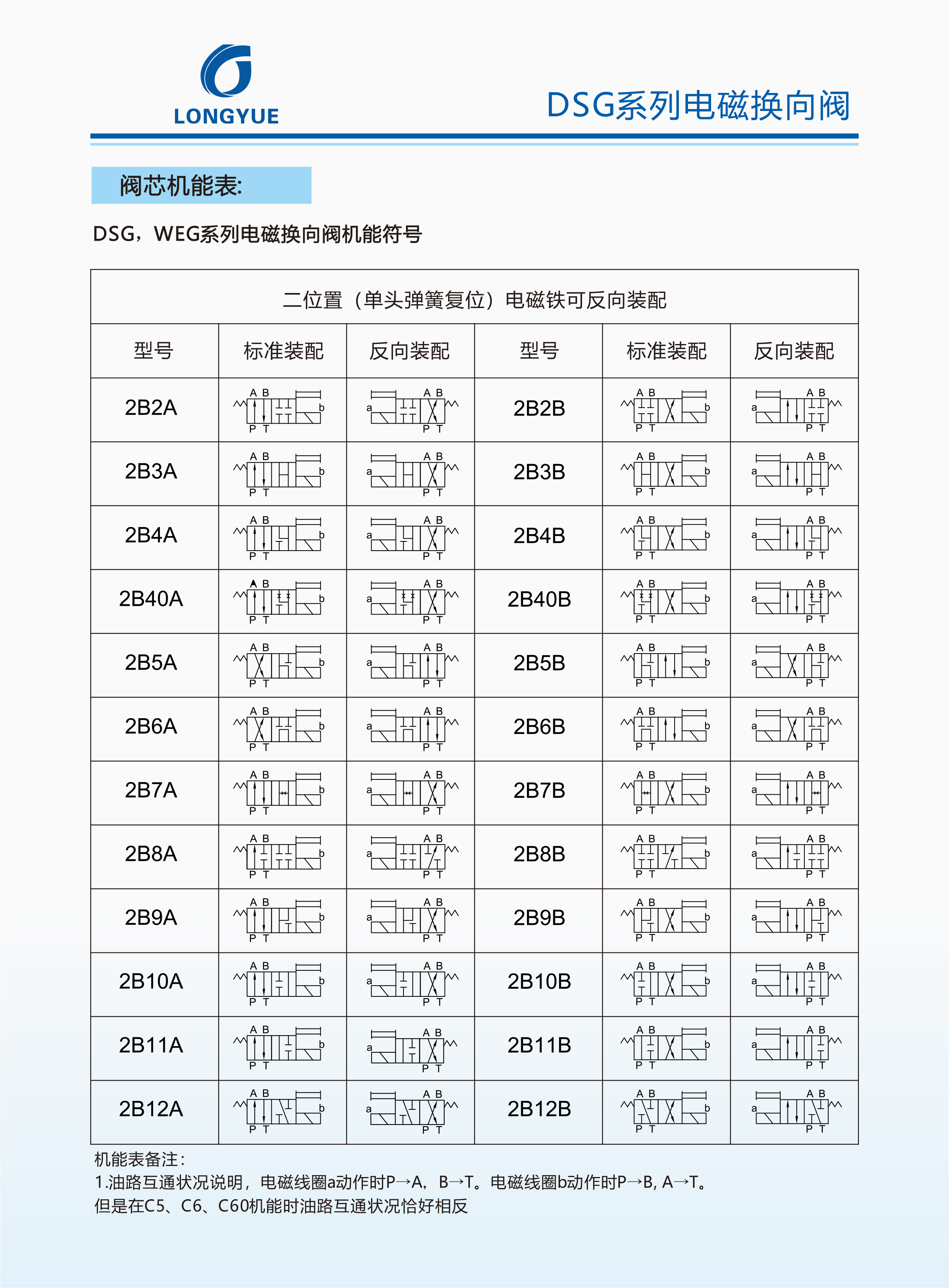

Anmerkungen zur Funktionstabelle: Erläuterung der Ölkreislauf-Verschaltungszustände: Bei Aktivierung der Magnetspule a besteht die Verbindung P-A und B-T. Bei Aktivierung der Magnetspule b besteht die Verbindung P-B und A-T. Bei den Funktionen C5, C6 und C60 verhält sich die Ölkreislauf-Verschaltung jedoch genau umgekehrt.
Anmerkungen zur Funktionstabelle: Erläuterung der Ölkreislauf-Verschaltungszustände: Bei Aktivierung der Magnetspule a besteht die Verbindung P-A und B-T. Bei Aktivierung der Magnetspule b besteht die Verbindung P-B und A-T. Bei den Funktionen C5, C6 und C60 verhält sich die Ölkreislauf-Verschaltung jedoch genau umgekehrt.
