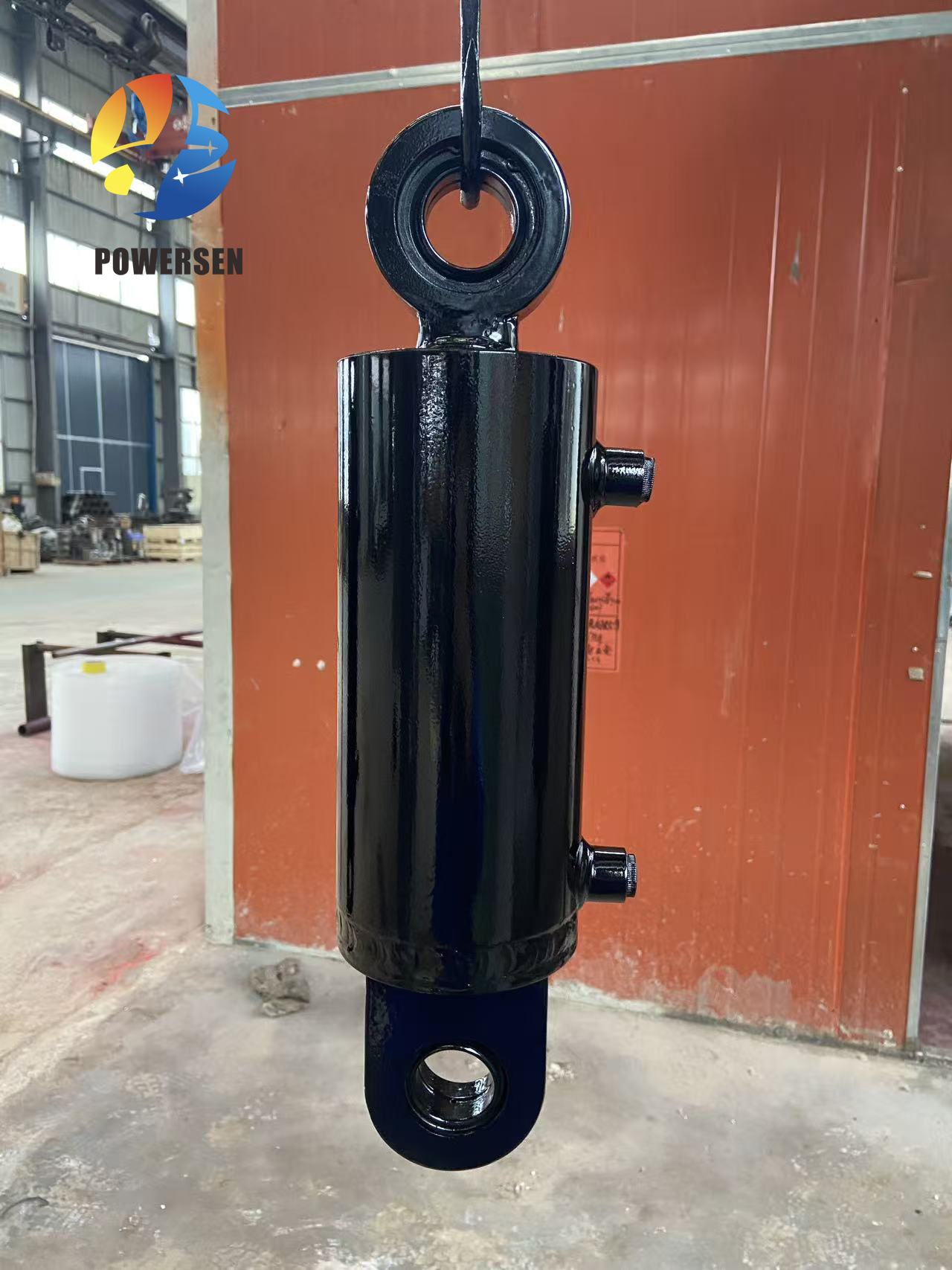

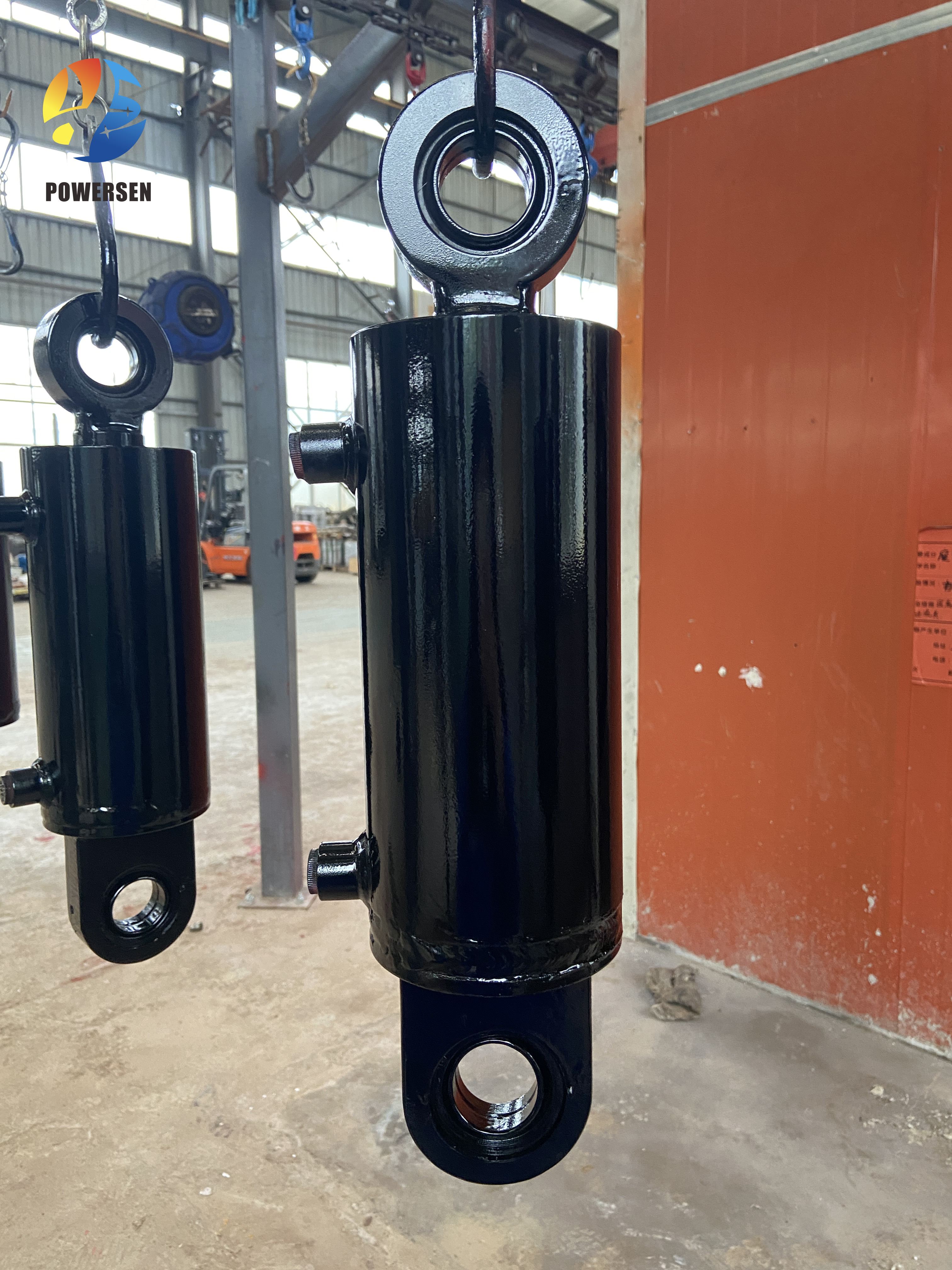

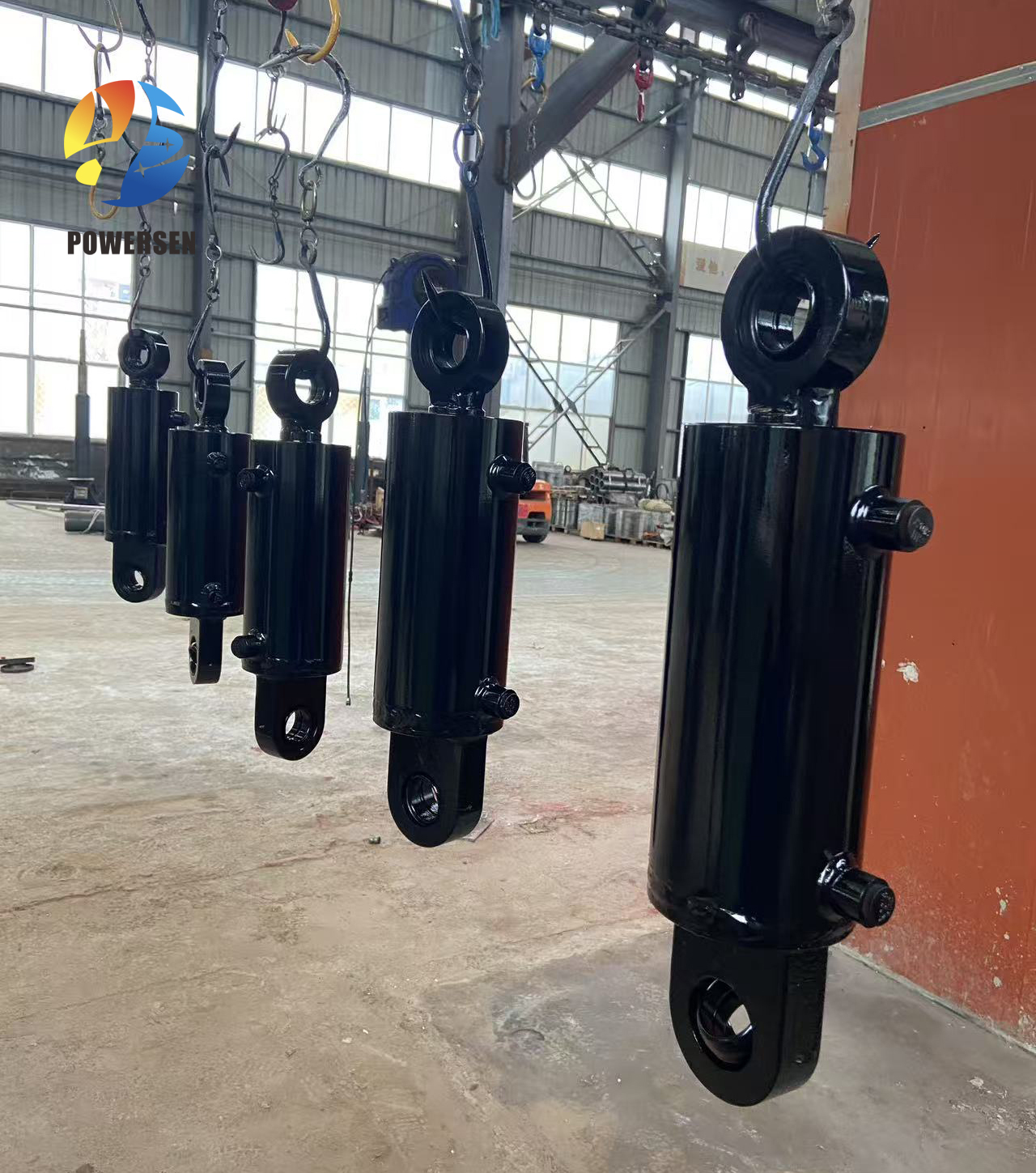

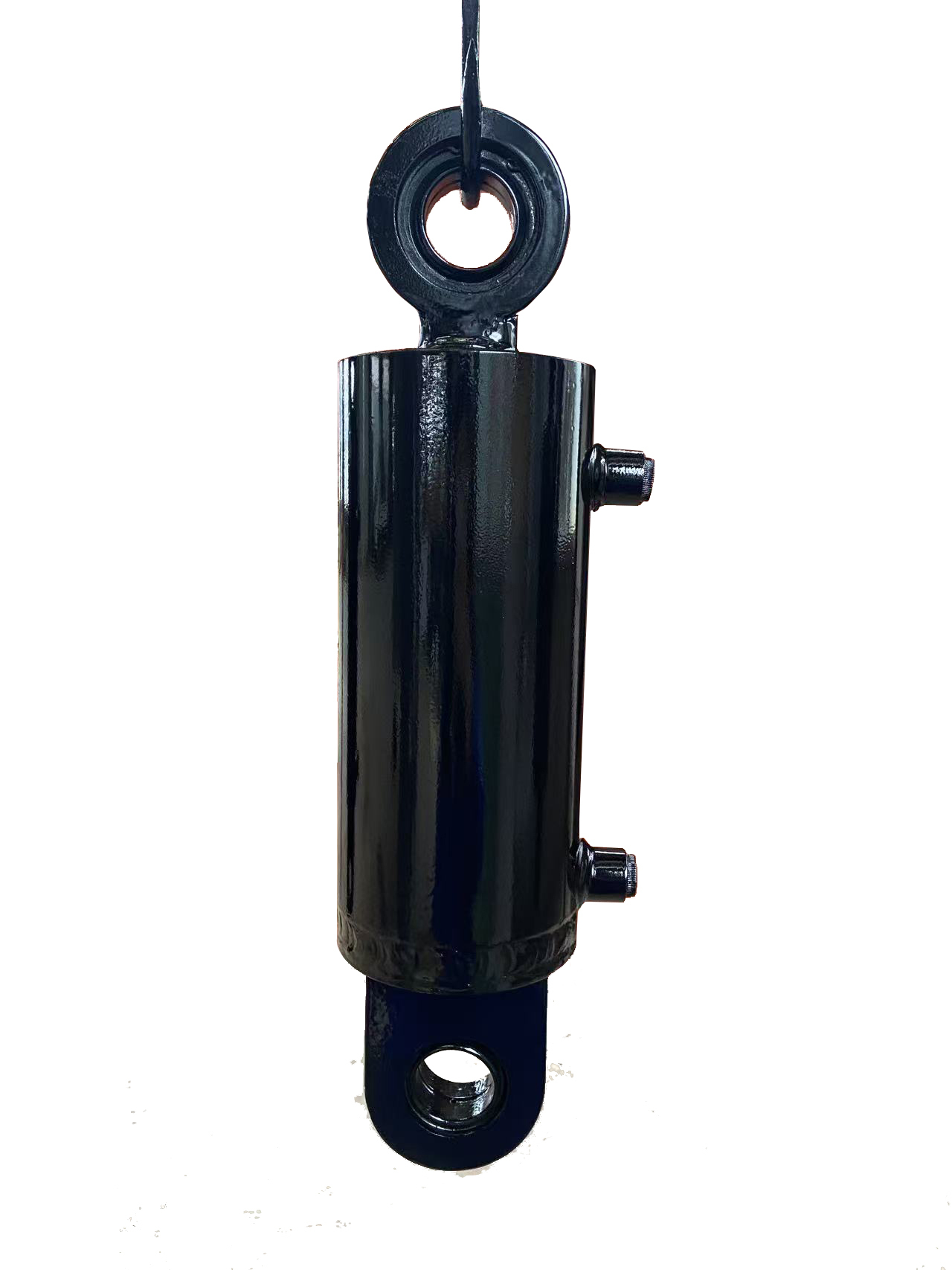

Doppeltwirkender Hydraulikzylinder, ausgelegt für industrielle Anwendungen im mittleren bis hohen Druckbereich.

Technische Daten des Hydraulikzylinders

Beschreibung des Hydraulikzylinders

Dieses Produkt ist ein doppeltwirkender Hydraulikzylinder, der für industrielle Anwendungen im mittleren bis hohen Druckbereich entwickelt wurde. Seine Hauptfunktion besteht darin, hydraulische Energie in lineare mechanische Bewegung umzuwandeln. Er wird häufig in Baumaschinen, Automatisierungssystemen, Hebeanlagen und schweren mechanischen Geräten eingesetzt.

Hauptmerkmale

• Robuste Konstruktion
  Das Zylindergehäuse ist mit einer dickwandigen Struktur ausgeführt und bietet hohe Festigkeit sowie lange Lebensdauer bei einem Betriebsdruck von 20 MPa.
• Gelenklager an beiden Enden
  Beide Enden sind mit GE40ES-2RS Gelenklagern ausgestattet, die Winkelausgleich ermöglichen und Montagespannungen während des Betriebs reduzieren.
• Präzisionsbearbeitung
  Kolbenstange und Zylinderrohr sind präzise gefertigt, um einen ruhigen Lauf, hervorragende Dichtheit und eine lange Lebensdauer zu gewährleisten.
• Zuverlässiges Dichtungssystem
  Mehrere Dichtungselemente verhindern wirksam das Austreten von Hydrauliköl und sorgen für stabile Leistung unter hohem Druck.
• Kompaktes Design
  Mit einer Einbaulänge von 408 mm und einem Hub von 160 mm eignet sich der Zylinder besonders für Anwendungen mit begrenztem Bauraum.

Typische Anwendungen

Dieser Hydraulikzylinder wird häufig eingesetzt in:

• Baumaschinen
• Landwirtschaftlichen Maschinen
• Industriellen Automatisierungssystemen
• Materialtransportanlagen
• Hydraulischen Hebebühnen
• Mechanischen Gelenk- und Verbindungssystemen

Funktionsprinzip

Hydrauliköl strömt in den Zylinder und bewegt den Kolben linear. Je nach Strömungsrichtung des Öls fährt die Kolbenstange aus oder ein und erzeugt dabei Kraft und Bewegung für den angeschlossenen Mechanismus.

Die theoretische Ausgangskraft des Zylinders wird berechnet mit:

$F=P\times A$

Dabei gilt:

• $F$：Ausgangskraft
• $P$：Hydraulikdruck
• $A$：Wirksame Kolbenfläche

Mit einem Zylinderdurchmesser von Ø100 mm und einem Betriebsdruck von 20 MPa liefert dieser Zylinder eine hohe Schubkraft und eignet sich daher für schwere Einsatzbedingungen.
